Najlepszy regulator MPPT do paneli fotowoltaicznych: Przewodnik 2024

Regulator solarny MPPT (regulator ładowania MPPT) to urządzenie kluczowe w systemach fotowoltaicznych, które maksymalizuje efektywność przekształcania energii z paneli słonecznych na energię elektryczną. Panel solarny podłączony do regulatora MPPT umożliwia optymalne zarządzanie przepływem energii do akumulatorów. Dzięki technologii śledzenia punktu maksymalnej mocy regulator MPPT optymalizuje proces ładowania akumulatorów, zwiększając tym samym wydajność całego systemu. W instalacji fotowoltaicznej regulator MPPT stanowi kluczowy element odpowiadający za bezpieczeństwo i efektywność pracy całego układu — chroni akumulatory przed przeładowaniem oraz głębokim rozładowaniem, co bezpośrednio przekłada się na przedłużenie ich żywotności.

Najważniejsze Informacje

• Regulatory MPPT maksymalizują efektywność ładowania akumulatorów, dostosowując się do napięcia i natężenia prądu paneli słonecznych — większość nowoczesnych modeli oferuje wydajność konwersji powyżej 95%.

• Inwestycja w regulatory MPPT zwiększa oszczędności i niezależność energetyczną dzięki wyższej wydajności i lepszej optymalizacji procesu ładowania w porównaniu do regulatorów PWM.

• Regulatory MPPT są wszechstronne — sprawdzają się w instalacjach domowych, kamperach, łodziach oraz w autonomicznych systemach off-grid (np. solarne pompy głębinowe), ładując akumulatory kwasowe, AGM, żelowe i LiFePO4.

• Wybór odpowiedniego regulatora MPPT zależy od parametrów technicznych systemu fotowoltaicznego, a narzędzia takie jak kalkulatory MPPT mogą pomóc dopasować najlepszy model do konkretnych potrzeb.

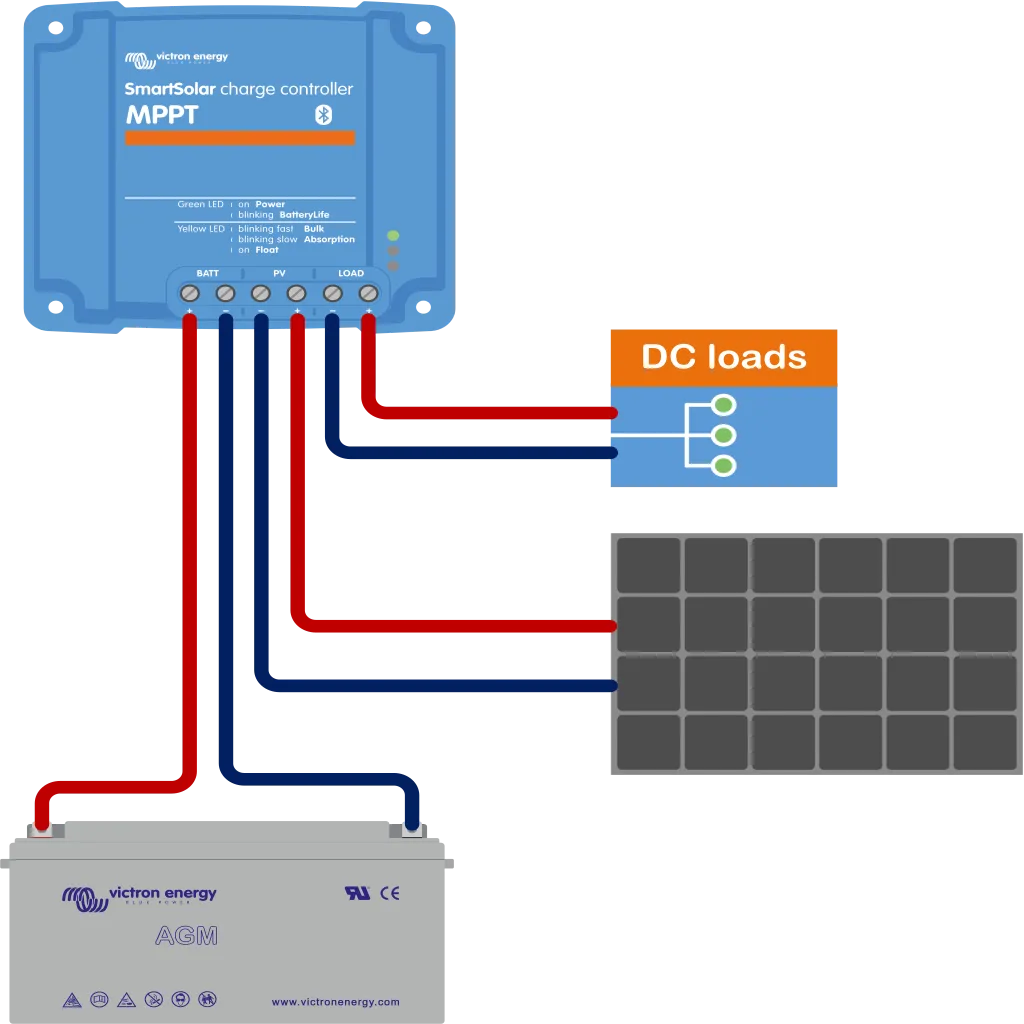

1 Regulator MPPT – co to jest i jak działa?

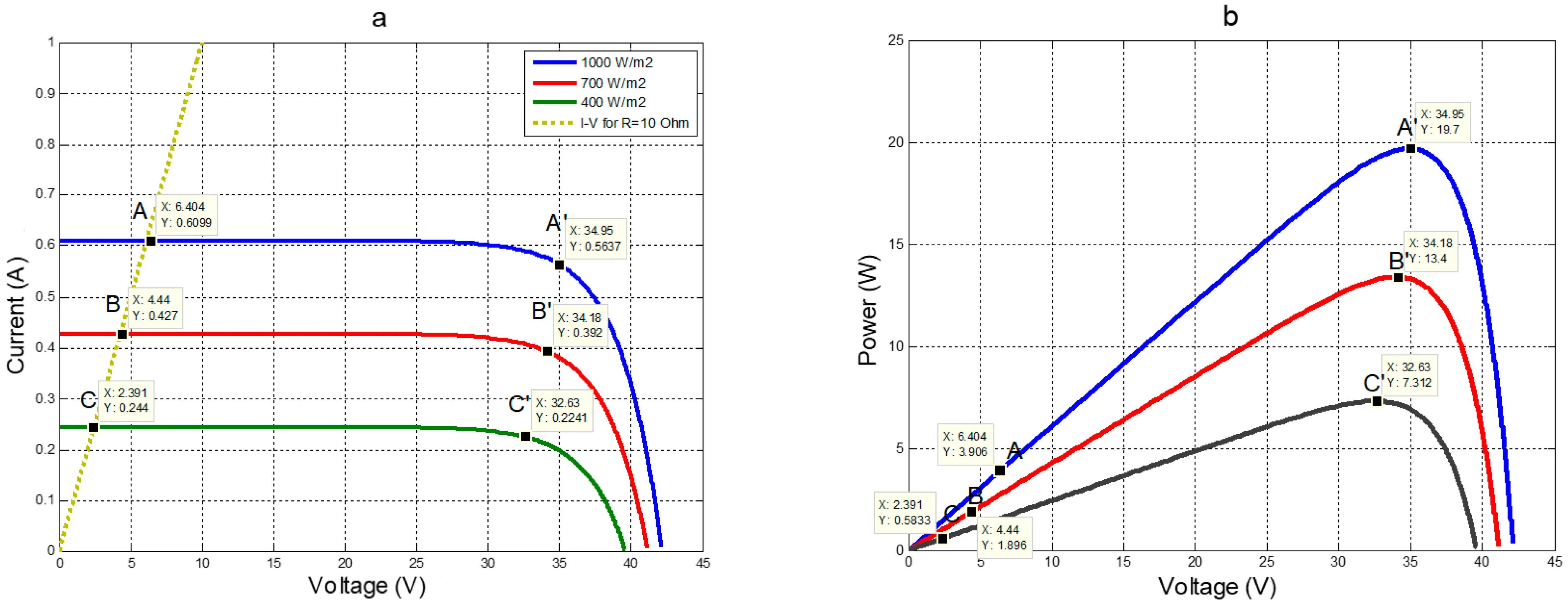

Regulator ładowania MPPT (Maximum Power Point Tracking) to zaawansowane urządzenie, które odpowiada za śledzenie maksymalnego punktu mocy na charakterystyce prądowo-napięciowej modułów fotowoltaicznych. Jest to kluczowy element w systemie fotowoltaicznym, który pozwala na maksymalizację ilości energii dostarczanej do akumulatorów przez panele słoneczne. Regulatory MPPT są inteligentnymi urządzeniami, które monitorują napięcie oraz natężenie prądu na panelach słonecznych i na tej podstawie dostosowują się, aby znaleźć najlepszy punkt mocy. Co istotne, regulator MPPT automatycznie wykrywa napięcie podłączonego akumulatora i dostosowuje do niego odpowiednie parametry ładowania, dzięki czemu współpraca z bateriami 12V, 24V czy 48V odbywa się bezobsługowo.

Dzięki zaawansowanym algorytmom regulatory MPPT oferują wiele korzyści:

• Stale śledzą napięcie i prąd na panelu słonecznym, aby zapewnić największą możliwą moc ładowania akumulatora poprzez śledzenie maksymalnego punktu mocy.

• Regulator MPPT przez cały czas bada napięcie zarówno paneli PV, jak i akumulatorów, co pozwala zoptymalizować proces ładowania i osiągnąć najlepszy efekt końcowy w systemie fotowoltaicznym.

• Technologia MPPT pozwala na ładowanie akumulatorów o niższym nominalnym napięciu niż obwód fotowoltaiczny, co zwiększa efektywność procesu ładowania.

• Regulatory MPPT mogą skrócić średni czas ładowania akumulatora o 20-30%, co jest znaczącym atutem w porównaniu do standardowych regulatorów PWM.

Dzięki tym zaletom regulatory MPPT są doskonałym wyborem dla systemów fotowoltaicznych.

Większość nowoczesnych regulatorów MPPT oferuje wydajność konwersji powyżej 95%, a najlepsze konstrukcje sięgają nawet 98% — to znacznie więcej niż tradycyjne systemy PWM, które osiągają około 78%. Dzięki temu regulatory MPPT są w stanie znacznie zwiększyć ilość energii uzyskanej z paneli słonecznych, co przekłada się na większe oszczędności i bardziej efektywne wykorzystanie zasobów naturalnych.

Dlaczego warto zainwestować w regulator MPPT?

Inwestycja w solarny regulator ładowania MPPT przynosi wiele korzyści. Przede wszystkim regulatory MPPT są w stanie zwiększyć efektywność ładowania akumulatorów poprzez:

• stałe śledzenie i wybieranie najlepszego punktu mocy na panelu słonecznym

• optymalizację procesu ładowania

• szybsze i bardziej efektywne ładowanie akumulatorów

• ochronę akumulatorów przed przeładowaniem i głębokim rozładowaniem

• dłuższą żywotność akumulatorów

• większe oszczędności na dłuższą metę.

Warto podkreślić, że efektywność ładowania akumulatorów zależy w znacznej mierze od zastosowanej technologii MPPT, która pozwala maksymalnie wykorzystać energię generowaną przez panele słoneczne. Dodatkową zaletą jest elastyczność konfiguracji — regulator MPPT umożliwia elastyczne połączenie paneli słonecznych, co jest szczególnie korzystne w przypadku skomplikowanych instalacji dachowych z różnymi kątami nachylenia, mieszanymi orientacjami czy częściowym zacienieniem. To właśnie dlatego regulatory MPPT są rekomendowane do większych systemów off-grid oraz wszędzie tam, gdzie ważne jest maksymalne wykorzystanie potencjału paneli słonecznych.

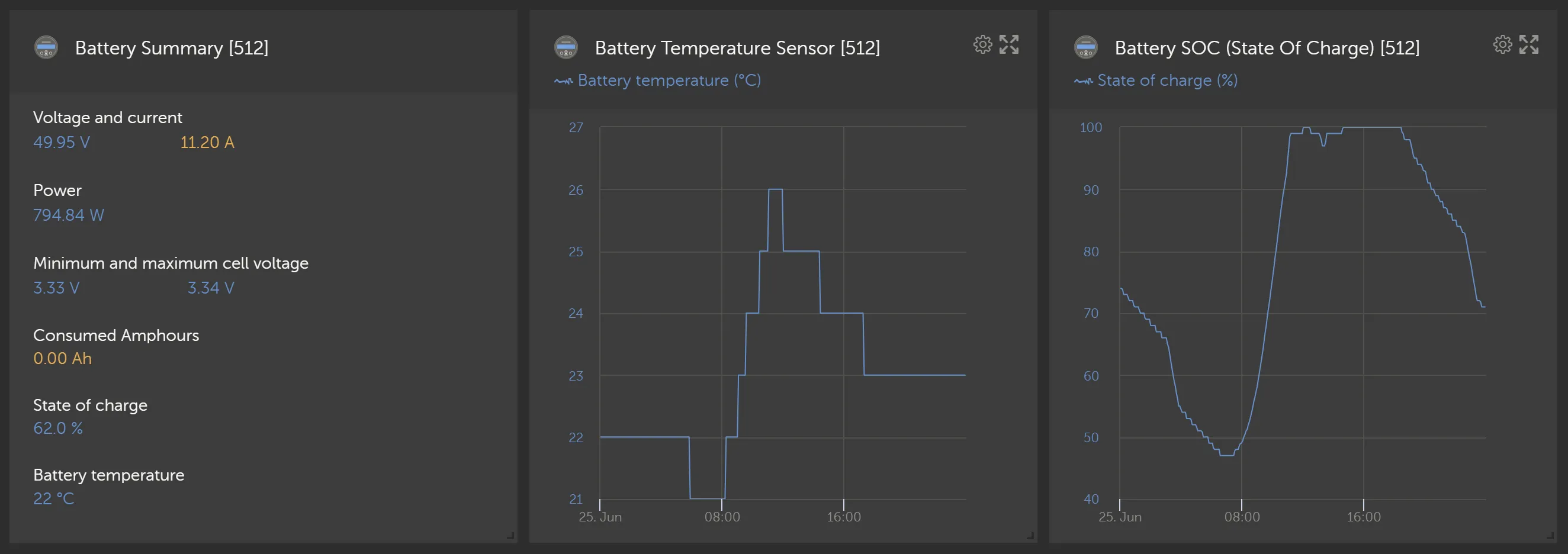

Niektóre regulatory MPPT oferują funkcję monitorowania temperatury baterii, co pomaga w optymalnym ładowaniu i wydłużeniu jej żywotności. Regulatory MPPT są też wyjątkowo wszechstronne pod kątem chemii akumulatorów — mogą ładować różne typy akumulatorów, w tym kwasowo-ołowiowe, AGM, żelowe oraz LiFePO4, dzięki czemu sprawdzają się w bardzo różnych zastosowaniach. Regulatory MPPT są najbardziej efektywne w dużych systemach fotowoltaicznych, gdzie różnica napięcia między panelami słonecznymi a akumulatorem jest znaczna. Inwestycja w taki system to nie tylko korzyści finansowe, ale także większa niezależność energetyczna i bardziej ekologiczne podejście do zarządzania energią; pomocny może być również ranking najlepszych magazynów energii, który ułatwia dobór odpowiedniego rozwiązania.

Zastosowania regulatorów MPPT – od domu po kampery

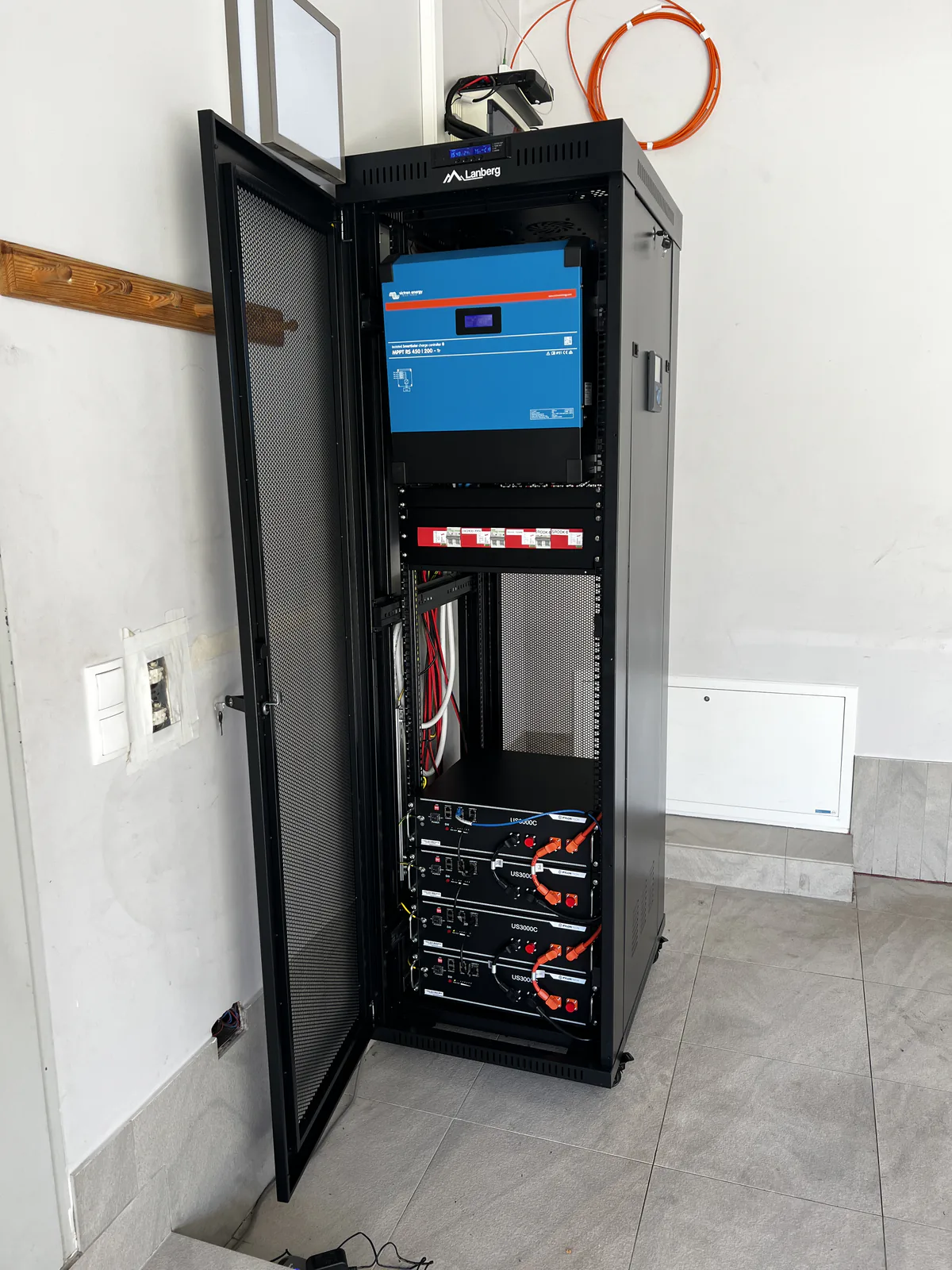

Regulator solarny MPPT znajduje zastosowanie wszędzie tam, gdzie liczy się efektywne pozyskiwanie energii z paneli słonecznych. W instalacjach domowych regulator solarny MPPT jest wykorzystywany do zasilania urządzeń wymagających podłączenia do sieci elektrycznej — w połączeniu z magazynem energii i przetwornicą stanowi serce niezależnego źródła prądu dla całego gospodarstwa domowego. To podstawa nowoczesnych systemów hybrydowych i off-grid.

Drugim dużym obszarem zastosowań jest mobilność i turystyka. Kontrolery MPPT są stosowane w kamperach, łodziach i na polach namiotowych, gdzie pozwalają zasilać oświetlenie, lodówki turystyczne, pompy wody, ładowarki laptopów czy inne urządzenia elektryczne energią słoneczną. W tych instalacjach liczy się każda watogodzina pozyskana z niewielkiej powierzchni paneli, dlatego regulatory MPPT — z wydajnością konwersji powyżej 95% — są tu standardem.

Regulatory MPPT są również kluczowe w budowie autonomicznych systemów zasilania, takich jak solarne pompy głębinowe, oświetlenie uliczne, stacje monitoringu, ujęcia wody w gospodarstwach rolnych czy schroniska poza zasięgiem sieci. W takich aplikacjach nie ma dostępu do energii z sieci elektroenergetycznej, więc maksymalne wykorzystanie energii z paneli decyduje o tym, czy system w ogóle będzie działał poprawnie. Z tego powodu regulatory MPPT są szczególnie rekomendowane do większych systemów off-grid oraz wszędzie tam, gdzie ważne jest maksymalne wykorzystanie potencjału paneli słonecznych.

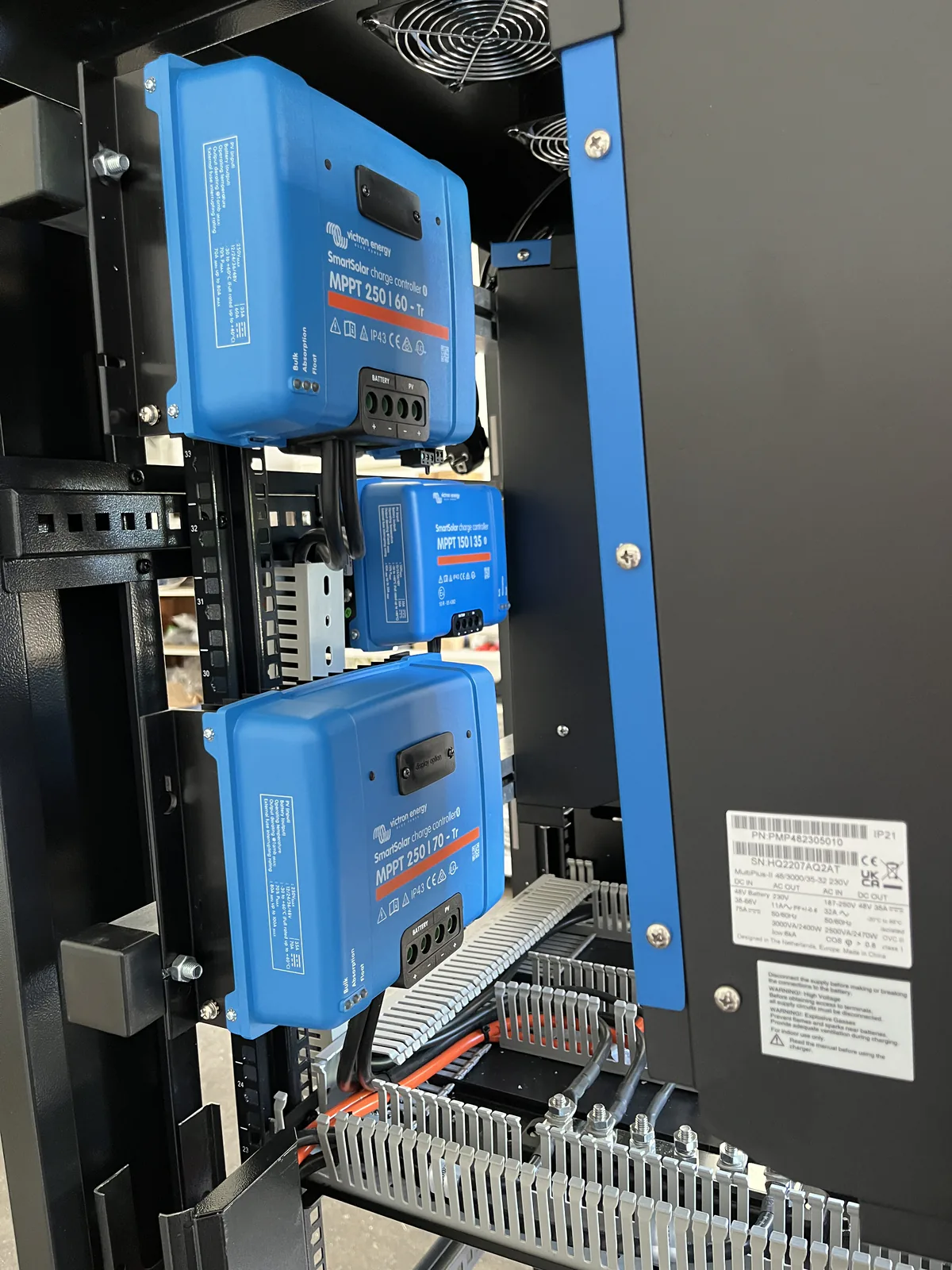

Jak wybrać odpowiedni regulator MPPT?

Wybór odpowiedniego regulatora ładowania MPPT jest kluczowy dla efektywności i bezpieczeństwa całego systemu fotowoltaicznego. Przy wyborze regulatora MPPT należy uwzględnić maksymalne napięcie wejściowe oraz prąd ładowania odpowiedni do mocy paneli i napięcia akumulatorów. W praktyce dla małych instalacji najczęściej stosuje się regulator 12V, podczas gdy dla większych systemów rekomenduje się 24V lub 48V — wyższe napięcie systemowe pozwala zmniejszyć straty na przewodach i obsłużyć większe moce odbiorów.

Podczas wyboru regulatora MPPT należy uwzględnić:

• maksymalne napięcie paneli słonecznych (napięcie wejściowe regulatora) — w popularnych modelach kompaktowych typowo wynosi ono 60V przy współpracy z akumulatorami 12V oraz 90V przy napięciu 24V

• maksymalny prąd ładowania urządzenia

• dopasowanie regulatora MPPT do napięcia wyjściowego systemu fotowoltaicznego

• kompatybilność regulatora z typem akumulatora (np. AGM, żelowe, LiFePO4)

• maksymalny prąd obciążenia – określa, jakie obciążenie można bezpiecznie podłączyć do regulatora

• napięcie ładowania, napięcie rozłączenia oraz napięcie podtrzymania – kluczowe ustawienia zabezpieczające akumulator przed przeładowaniem i głębokim rozładowaniem

• napięcie ponownego załączenia po rozłączeniu systemu

• regulacja napięciowa – funkcja zapewniająca precyzyjną kontrolę napięcia i bezpieczeństwo ładowania

• temperatura pracy regulatora oraz maksymalny przekrój przewodów do podłączenia paneli, akumulatorów i obciążeń

Aby ułatwić wybór odpowiedniego regulatora, warto skorzystać z kalkulatora MPPT, który analizuje parametry techniczne paneli słonecznych i pomaga dobrać odpowiednie urządzenie. W kolejnych sekcjach omówimy szczegółowo, jak korzystać z kalkulatora MPPT oraz jak interpretować oznaczenia na regulatorach firmy Victron.

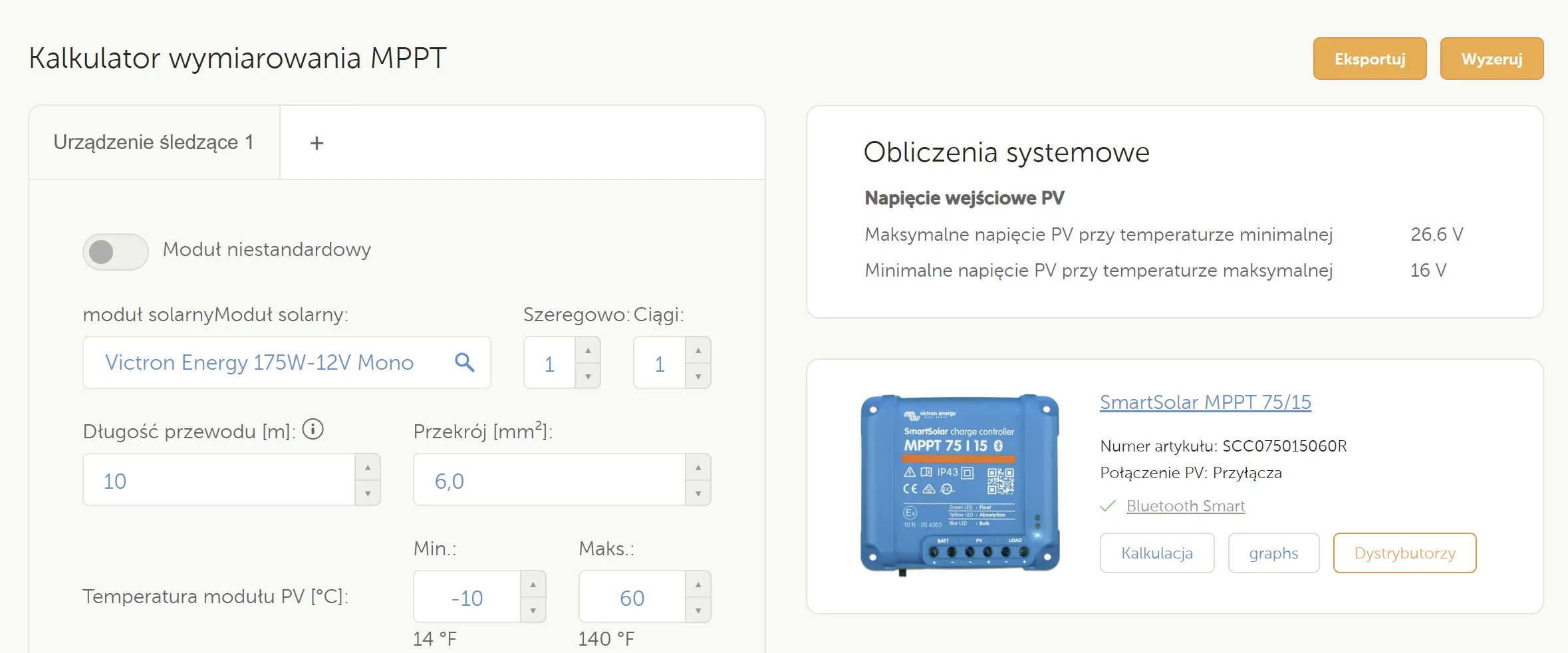

Kalkulator MPPT – pomocne narzędzie przy wyborze

Kalkulator MPPT to niezwykle przydatne narzędzie, które pomaga w doborze odpowiedniego regulatora ładowania do konkretnego zestawu paneli słonecznych. Kalkulator analizuje napięcie i prąd generowane przez panele, umożliwiając precyzyjne dopasowanie regulatora, co zapewnia optymalizację procesu ładowania i maksymalizację wydajności systemu.

Użytkownicy mogą skorzystać z bezpłatnych kalkulatorów MPPT dostępnych online, aby wprowadzić dane techniczne swojego podłączonego zestawu paneli słonecznych i zobaczyć, jaki regulator ładowania będzie najlepszy dla ich instalacji. Takie narzędzie jest nieocenione, zwłaszcza dla osób, które dopiero zaczynają przygodę z energią słoneczną i chcą mieć pewność, że ich system będzie działał z maksymalną efektywnością.

Oznaczenia regulatorów MPPT firmy Victron

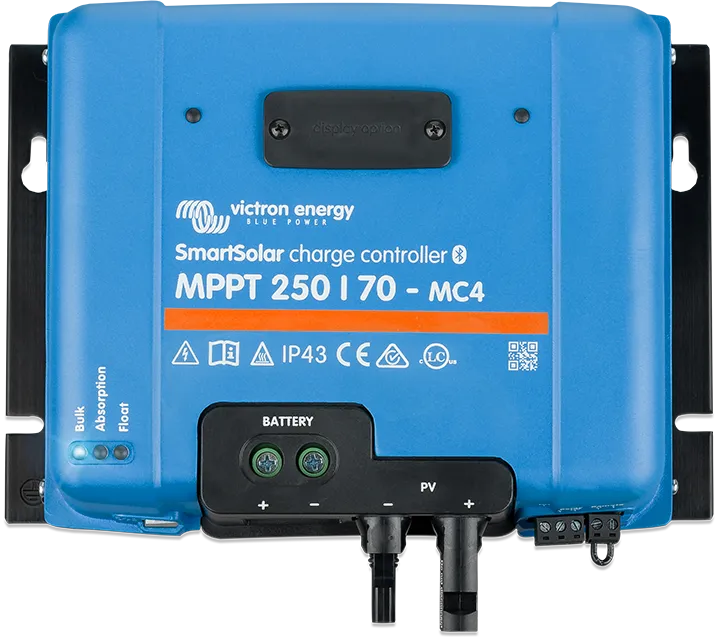

Regulatory MPPT firmy Victron posiadają oznaczenia, które informują o maksymalnym napięciu i prądzie ładowania urządzenia. Na przykład w modelu SmartSolar MPPT 250/60 liczba 250 oznacza maksymalne napięcie PV obwodu otwartego (250V), a liczba 60 odnosi się do maksymalnego prądu ładowania (60A). Tego typu oznaczenia są niezwykle pomocne przy doborze odpowiedniego regulatora, ponieważ pozwalają szybko ocenić, czy dany model będzie kompatybilny z naszym systemem fotowoltaicznym.

Przykładem może być model SmartSolar MPPT 250/60, który jest w stanie przyjąć maksymalne napięcie DC na poziomie 250V, co czyni go idealnym wyborem dla systemów o wysokim napięciu. Dzięki takim oznaczeniom, użytkownicy mogą łatwo znaleźć regulator, który najlepiej odpowiada ich potrzebom i zapewnia odpowiednie napięcie wyjściowe.

Regulatory MPPT a regulatory PWM – porównanie

Regulatory MPPT i PWM mają różne zastosowania i oferują różne korzyści. Regulatory MPPT są bardziej efektywne w przekształcaniu energii z paneli słonecznych, osiągając do 30% więcej mocy niż regulatory PWM. Regulatory PWM przy pełnym nasłonecznieniu oferują jedynie kilka procent mocy modułu fotowoltaicznego, co czyni je mniej efektywnymi w porównaniu do regulatorów MPPT.

Chociaż regulatory PWM są tańsze, ich niższa efektywność może prowadzić do większych strat energii w dłuższym okresie czasu. Regulatory MPPT, choć droższe, oferują wyższą efektywność, co przekłada się na większe oszczędności na dłuższą metę. Regulatory MPPT są szczególnie korzystne w systemach o wyższych napięciach lub tam, gdzie różnice temperatur są znaczące.

Regulatory PWM – kiedy warto je stosować?

Regulatory PWM są bardziej opłacalne w małych systemach solarnych, gdzie koszty muszą być minimalizowane. Są one odpowiednie w systemach, gdzie panele słoneczne są stosunkowo małe i praca w pełnym nasłonecznieniu jest częsta. Regulatory PWM najlepiej sprawdzają się w prostych instalacjach, gdzie nie ma potrzeby maksymalizacji efektywności energetycznej.

Regulatory ładowania PWM są idealne do użytku z modułami fotowoltaicznymi przeznaczonymi do systemów o napięciu 12V lub 24V. Są skuteczne i wydajne w utrzymaniu stałego napięcia ładowania. W takich przypadkach, gdzie panele słoneczne są małe i praca w pełnym nasłonecznieniu jest częsta, regulatory PWM są wystarczające i bardziej ekonomiczne.

Regulatory MPPT – przewaga w trudnych warunkach pogodowych

Regulatory MPPT mają znaczną przewagę w trudnych warunkach pogodowych, gdzie natężenie światła słonecznego jest zmienne. Dzięki zaawansowanym algorytmom regulatory MPPT są w stanie dynamicznie dostosować się do zmian w natężeniu światła, maksymalizując wydajność nawet w pochmurne dni. Co istotne, regulatory MPPT cały czas monitorują parametry pracy instalacji, aby zapewnić maksymalną wydajność i bezpieczeństwo systemu fotowoltaicznego. W porównaniu do regulatorów PWM, które najlepiej działają w pełnym słońcu, regulatory MPPT są bardziej efektywne w warunkach z niską intensywnością światła.

Regulatory MPPT, takie jak te produkowane przez firmę Victron Energy, wykrywają najbardziej optymalny punkt mocy maksymalnej i blokują pozostałe punkty na krzywej o mniejszej wydajności, co pozwala na efektywne ładowanie akumulatora nawet przy częściowym zacienieniu paneli słonecznych. Dzięki zastosowaniu punktu śledzenia maksymalnej mocy regulatory MPPT są idealnym wyborem w miejscach, gdzie warunki pogodowe są nieprzewidywalne, a dni pochmurne są częste. Właśnie wtedy punkty mocy maksymalnej odgrywają kluczowe znaczenie dla efektywności systemu.

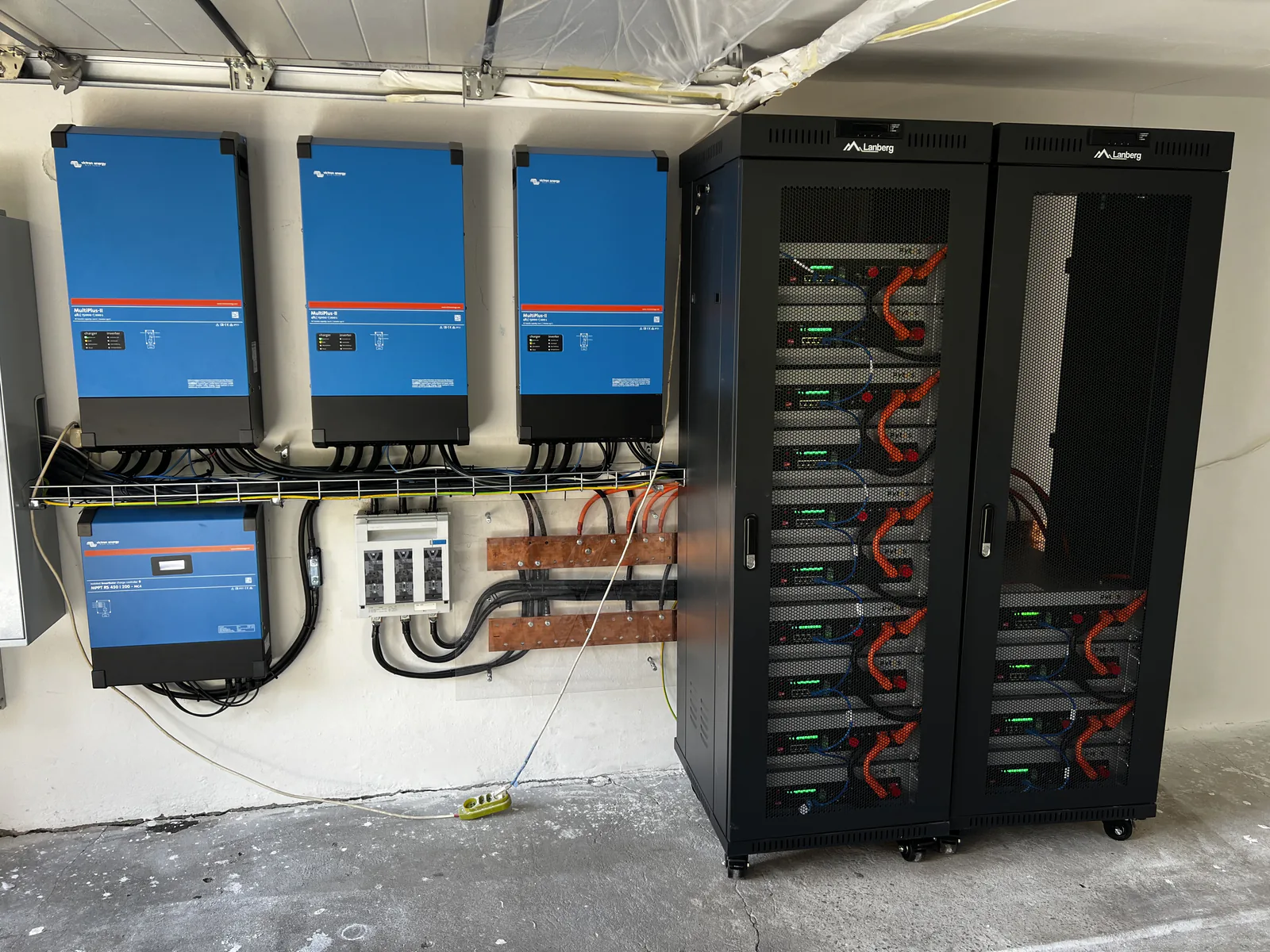

Systemy magazynowania energii z regulatorami MPPT

Systemy magazynowania energii oparte na regulatorach MPPT są bardziej wydajne, ponieważ ładowanie akumulatora odbywa się bezpośrednio z paneli słonecznych, bez konieczności konwersji na prąd przemienny (AC). Regulatory solarne MPPT ładowują akumulatory bezpośrednio z paneli, co zwiększa efektywność ładowania i skraca czas potrzebny na pełne naładowanie akumulatorów. Dodatkowo regulatory MPPT umożliwiają efektywne zasilanie urządzeń z energii zgromadzonej w akumulatorach, zapewniając stabilne i niezawodne zasilanie zarówno dla małych odbiorników, jak i całych instalacji fotowoltaicznych.

Dzięki zastosowaniu technologii MPPT oraz dzięki optymalizacji procesu ładowania domowe magazyny energii mogą przyspieszyć ładowanie akumulatora o 20-30% w porównaniu do tradycyjnych rozwiązań. To oznacza, że akumulatory są ładowane szybciej, co jest szczególnie ważne w okresach o krótszym czasie nasłonecznienia, jak jesień i zima. Technologia MPPT umożliwia także ładowanie akumulatorów o niższym nominalnym napięciu niż obwód PV, co jeszcze bardziej zwiększa efektywność systemu dzięki optymalizacji procesu ładowania.

Dodatkowe funkcje i zabezpieczenia w regulatorach MPPT

Regulatory MPPT oferują szereg dodatkowych funkcji i zabezpieczeń, które zwiększają ich wartość i niezawodność. Na przykład regulatory Victron Energy typu SmartSolar mają wbudowany interfejs Bluetooth, co umożliwia programowanie i monitorowanie urządzenia za pomocą smartfonu. Funkcja zdalnej komunikacji poprzez Bluetooth czy porty komunikacyjne VE.Direct, VE.Bus pozwala na kontrolę stanu naładowania czy rozładowywania akumulatora, proces ich ładowania, wykrywanie ewentualnych błędów, zmianę ustawień i optymalizację instalacji.

Zaawansowane regulatory MPPT, takie jak modele Volt Polska, wyposażone są w szereg zabezpieczeń, w tym automatyczny bezpiecznik elektroniczny oraz wyłącznik obwodu, które automatycznie odłączają obwód w przypadku przeciążenia lub awarii, zwiększając bezpieczeństwo i niezawodność instalacji. Regulatory te posiadają również zabezpieczenie nadnapięciowe PV oraz ochronę na wejściu panelu, co chroni system przed zbyt wysokim napięciem Uoc, minimalizując ryzyko uszkodzeń.

Dodatkowo regulatory MPPT chronią akumulatory przed przeładowaniem oraz przegrzaniem – dzięki zastosowaniu czujnika temperatury, który automatycznie dostosowuje napięcie ładowania, akumulatory są zabezpieczone przed skutkami wysokiej temperatury. Ochrona przed prądem zwrotnym, szczególnie w kontekście panelu nocą, zapobiega przepływowi niepożądanego prądu powrotnego do paneli, co mogłoby prowadzić do ich uszkodzenia. Wbudowane zabezpieczenia przed zwarciem oraz ochrona przed odwrotną polaryzacją to standardowe elementy nowoczesnych regulatorów MPPT, które chronią system przed błędnym podłączeniem przewodów i innymi potencjalnymi zagrożeniami.

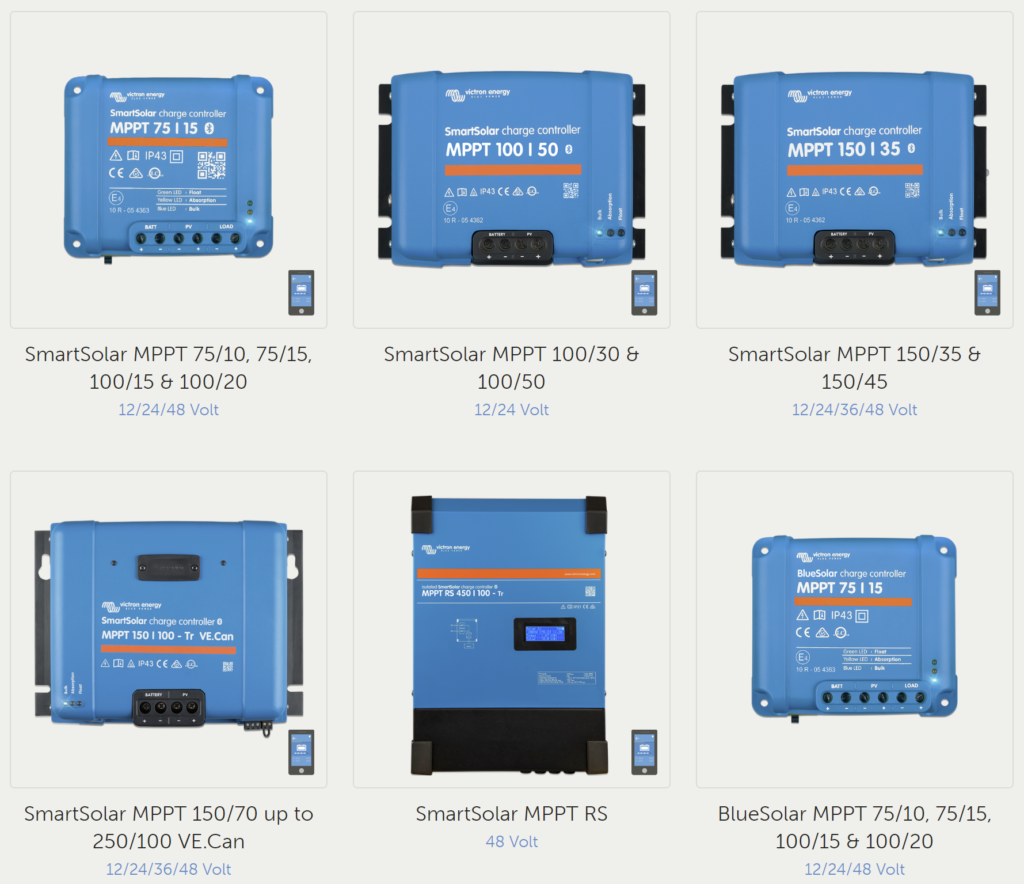

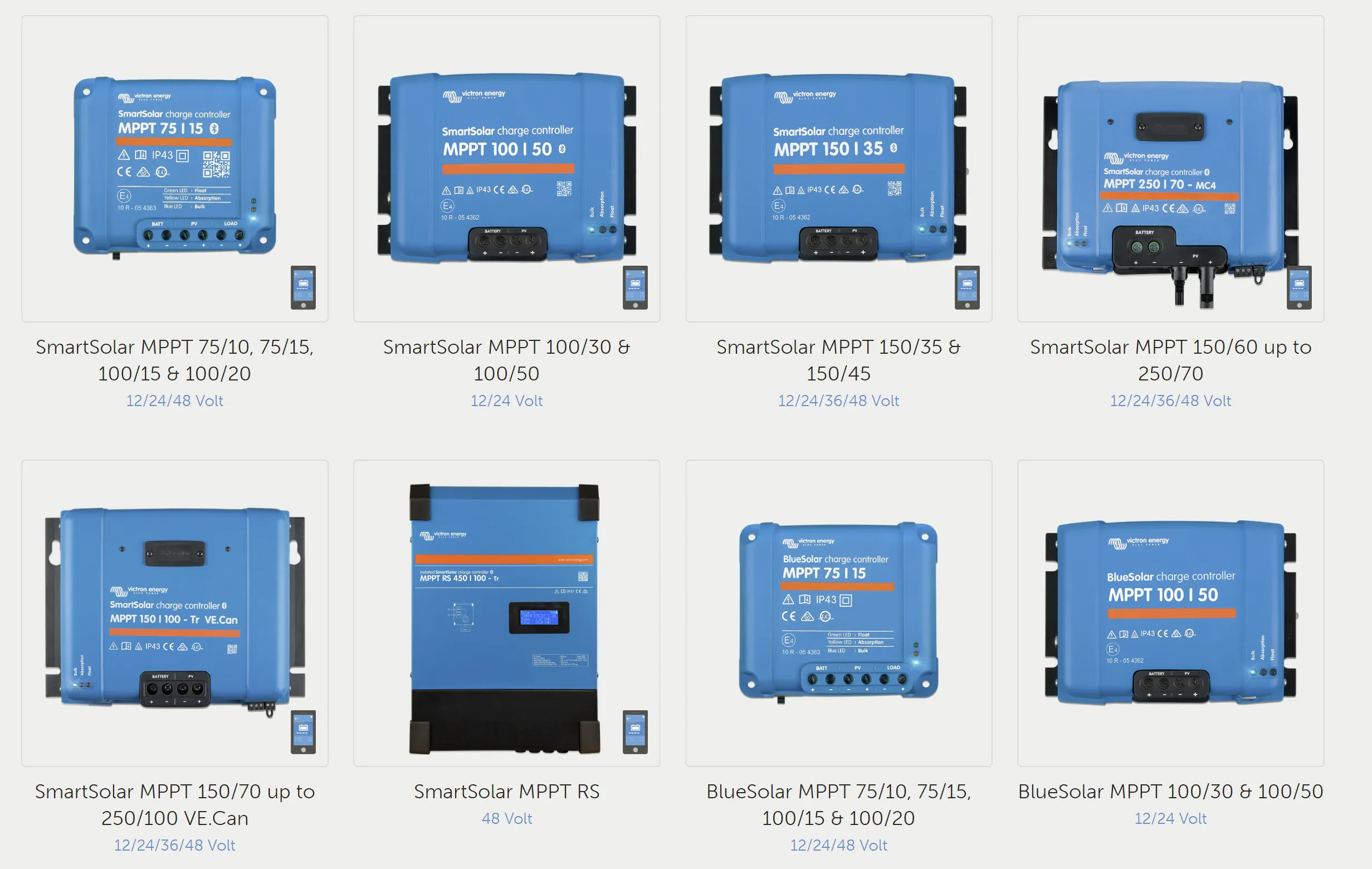

Najpopularniejsze modele regulatorów MPPT na rynku

Na rynku dostępnych jest wiele modeli regulatorów MPPT, z których każdy oferuje różne funkcje i specyfikacje. W segmencie premium szczególnie wyróżnia się Victron Energy SmartSolar MPPT — uznawany za rozwiązanie premium oferujące monitorowanie przez aplikację mobilną i wysoką kulturę pracy, dlatego trafia zarówno do profesjonalnych instalacji domowych, jak i wymagających systemów off-grid. Jednym z najpopularniejszych modeli jest Victron Energy SmartSolar MPPT 150/70-Tr, który posiada automatyczny wybór napięcia 12/24/48V i jest kompatybilny z interfejsem Bluetooth, co pozwala na łatwe programowanie i monitorowanie urządzenia za pomocą smartfona.

Inne popularne modele to Victron Energy SmartSolar MPPT 75/10 oraz Victron Energy SmartSolar MPPT 75/15. Model 75/10 pracuje z napięciem 75V i prądem 10A, posiada funkcję Bluetooth, co ułatwia jego obsługę za pomocą smartfona. Model 75/15 obsługuje napięcie 75V i prąd 15A, posiada automatyczny wybór napięcia 12V lub 24V oraz funkcję Bluetooth.

W segmencie kompaktowych regulatorów dużą popularnością cieszy się regulator ładowania MPPT 20A, który jest przeznaczony do pracy z akumulatorami AGM, żelowymi oraz LiFePO4 o napięciu 12V lub 24V i automatycznie wykrywa napięcie podłączonej baterii, dobierając do niej odpowiednie parametry ładowania. Z kolei regulator solarny ładowania MPPT 30A obsługuje maksymalne napięcie paneli solarnych wynoszące 60V przy napięciu 12V oraz 90V przy napięciu 24V — w wariancie z modułem Bluetooth umożliwia zdalne monitorowanie pracy systemu za pomocą bezpłatnej aplikacji dostępnej zarówno na iOS, jak i Android.

Dla bardziej zaawansowanych systemów model Victron Energy SmartSolar MPPT RS 450/100-Tr jest odpowiedni dla napięcia 450V i prądu 100A, ma interfejs Bluetooth i może zarządzać maksymalną mocą paneli wynoszącą 5.8 kW.

Podsumowanie

Regulatory MPPT to zaawansowane urządzenia, które znacząco zwiększają efektywność systemów fotowoltaicznych. Inwestycja w solarny regulator ładowania MPPT przynosi korzyści w postaci wyższej efektywności ładowania (ponad 95% konwersji), krótszego czasu ładowania akumulatora i lepszego dostosowania do zmiennych warunków pogodowych. Wybierając odpowiedni regulator MPPT, warto skorzystać z kalkulatora MPPT i zwrócić uwagę na oznaczenia producentów takich jak Victron. Regulatory MPPT oferują dodatkowe funkcje i zabezpieczenia, które zwiększają ich niezawodność i wartość, a dzięki uniwersalności (akumulatory kwasowe, AGM, żelowe, LiFePO4) sprawdzają się zarówno w domach, jak i w kamperach, łodziach czy autonomicznych systemach off-grid.

Najczęściej Zadawane Pytania

Co to jest regulator MPPT?

Regulator MPPT (Maximum Power Point Tracking) to urządzenie, które optymalizuje proces ładowania akumulatorów poprzez śledzenie punktu maksymalnej mocy na charakterystyce prądowo-napięciowej modułów fotowoltaicznych, co pozwala maksymalizować ilość energii dostarczanej z paneli słonecznych.

Dlaczego warto zainwestować w regulator MPPT?

Warto zainwestować w regulator MPPT, ponieważ zwiększa efektywność ładowania akumulatorów, skraca czas ładowania o 20-30% w porównaniu do regulatorów PWM i lepiej dostosowuje system do zmiennych warunków pogodowych, co przekłada się na dłuższą żywotność akumulatorów i większe oszczędności.

Jak wybrać odpowiedni regulator MPPT?

Wybierając odpowiedni regulator MPPT, należy uwzględnić maksymalne napięcie wejściowe (typowo 60V przy 12V i 90V przy 24V w modelach kompaktowych), maksymalny prąd ładowania oraz kompatybilność z typem akumulatora (AGM, żelowy, LiFePO4). Dla małych instalacji najczęściej stosuje się regulator 12V, a dla większych 24V lub 48V. Kalkulator MPPT może być przydatny przy dokładnym doborze urządzenia.

Gdzie stosuje się regulatory MPPT?

Regulatory MPPT są wykorzystywane w instalacjach domowych do zasilania urządzeń wymagających podłączenia do sieci elektrycznej, w kamperach, łodziach i na polach namiotowych, a także w autonomicznych systemach zasilania, takich jak solarne pompy głębinowe, oświetlenie uliczne czy stacje monitoringu off-grid.

Jakie są różnice między regulatorami MPPT a PWM?

Regulatory MPPT są bardziej efektywne od regulatorów PWM, osiągając do 30% więcej mocy z paneli słonecznych i skracając czas ładowania akumulatorów o 20-30%, zwłaszcza w zmiennych warunkach pogodowych.

Jakie dodatkowe funkcje oferują regulatory MPPT?

Regulatory MPPT oferują dodatkowe funkcje, takie jak interfejs Bluetooth (zdalne monitorowanie przez aplikację iOS/Android), automatyczny restart po przeciążeniu, zabezpieczenia przed zwarciem i ochronę przed odwrotną polaryzacją. Można je znaleźć np. w regulatorach od Victron Energy, uznawanych za rozwiązanie premium.
